Stud Link Anchor Chain

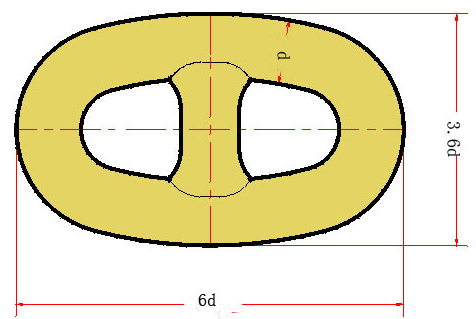

d(φ)	CHAIN LINK SIZE		AM1		AM2		AM3		APPROX.
	CHAIN LINK SIZE		U1 STUD LINK CHAIN		U2 STUD LINK CHAIN		U3 STUD LINK CHAIN		WEIGHT
	6d	3.6d	U1 STUD LINK CHAIN		U2 STUD LINK CHAIN		U3 STUD LINK CHAIN		PER
DIAMETER	OUTSIDE	OUTSIDE	PROOF	BREAKING	PROOF	BREAKING	PROOF	BREAKING	27.5M
DIAMETER	LENGTH	WIDTH	LOAD	LOAD	LOAD	LOAD	LOAD	LOAD	27.5M
(mm.)	(mm.)	(mm.)	(kn.)	(kn.)	(kn.)	(kn.)	(kn.)	(kn.)	(kg.)
12.5	75	45	46	66	66	92	92	132	98
14	84	50.4	58	82	82	116	116	165	119
16	96	57.6	76	107	107	150	150	216	156
17.5	105	63	89	127	127	179	179	256	186
19	114	68.4	105	150	150	211	211	301	230
20.5	123	73.8	123	175	175	244	244	349	260
22	132	79.2	140	200	200	280	280	401	300
24	144	86.4	167	237	237	332	332	476	370
26	156	93.6	194	278	278	389	389	556	431
28	168	100.8	225	321	321	449	449	642	496
30	180	108	257	368	368	514	514	735	564
32	192	115.2	291	417	417	583	583	833	635
34	204	122.4	328	468	468	655	655	937	712
36	216	129.6	366	523	523	732	732	1050	800
38	228	136.8	406	581	581	812	812	1160	887
40	240	144	448	640	640	896	896	1280	1032
42	252	151.2	492	703	703	981	981	1400	1084
44	264	158.4	538	769	769	1080	1080	1540	1197
46	276	165.6	585	837	837	1170	1170	1680	1310
48	288	172.8	635	908	908	1270	1270	1810	1438
50	300	180	686	981	981	1370	1370	1960	1546
52	312	187.2	739	1060	1060	1480	1480	2110	1661
54	324	194.4	794	1140	1140	1590	1590	2270	1791
56	336	201.6	851	1220	1220	1710	1710	2430	1926
58	348	208.8	909	1290	1290	1810	1810	2600	2086
60	360	216	969	1380	1380	1940	1940	2770	2249
62	372	223.2	1030	1470	1470	2060	2060	2940	2361
64	384	230.4	1100	1560	1560	2190	2190	3130	2516
66	396	237.6	1160	1660	1660	2310	2310	3300	2676
68	408	244.8	1230	1750	1750	2450	2450	3500	2885
70	420	252	1290	1840	1840	2580	2580	3690	3010
73	438	263	/	/	1990	2790	2790	3990	3274
76	456	274	/	/	2150	3010	3010	4300	3548
78	468	281	/	/	2260	3160	3160	4500	3737
81	486	292	/	/	2410	3380	3380	4820	4030
84	504	302	/	/	2580	3610	3610	5160	4334
87	522	313	/	/	2750	3850	3850	5500	4650
90	540	324	/	/	2920	4090	4090	5840	4976
92	552	331	/	/	3040	4260	4260	6080	5119
95	570	342	/	/	3230	4510	4510	6440	5544
97	582	349	/	/	3340	4680	4680	6690	5780
100	600	360	/	/	3530	4940	4940	7060	6143
102	612	367	/	/	3660	5120	5120	7320	6398
105	630	378	/	/	3850	5390	5390	7700	6773
107	642	385	/	/	3980	5570	5570	7960	7033
111	666	400	/	/	4250	5940	5940	8480	7569
114	684	410	/	/	4440	6230	6230	8890	7983
117	702	421	/	/	4650	6510	6510	9300	8409
120	720	432	/	/	4850	6810	6810	9720	8863
122	732	439	/	/	5000	7000	7000	9990	9143
124	744	446	/	/	5140	7200	7200	10280	9598
127	760	457	/	/	5350	7490	7490	10710	9908
130	780	468	/	/	5570	7800	7800	11140	10382
* Surface：Self Color or According to Customers' Request
* Material: (U1:CM370; U2:CM490; U3:CM690)

d(φ)	CHAIN LINK SIZE		AM1		AM2		AM3		APPROX.
	CHAIN LINK SIZE		U1 STUD LINK CHAIN		U2 STUD LINK CHAIN		U3 STUD LINK CHAIN		WEIGHT
	6d	3.6d	U1 STUD LINK CHAIN		U2 STUD LINK CHAIN		U3 STUD LINK CHAIN		PER
DIAMETER	OUTSIDE	OUTSIDE	PROOF	BREAKING	PROOF	BREAKING	PROOF	BREAKING	27.5M
DIAMETER	LENGTH	WIDTH	LOAD	LOAD	LOAD	LOAD	LOAD	LOAD	27.5M
(mm.)	(mm.)	(mm.)	(kn.)	(kn.)	(kn.)	(kn.)	(kn.)	(kn.)	(kg.)
12.5	75	45	46	66	66	92	92	132	98
14	84	50.4	58	82	82	116	116	165	119
16	96	57.6	76	107	107	150	150	216	156
17.5	105	63	89	127	127	179	179	256	186
19	114	68.4	105	150	150	211	211	301	230
20.5	123	73.8	123	175	175	244	244	349	260
22	132	79.2	140	200	200	280	280	401	300
24	144	86.4	167	237	237	332	332	476	370
26	156	93.6	194	278	278	389	389	556	431
28	168	100.8	225	321	321	449	449	642	496
30	180	108	257	368	368	514	514	735	564
32	192	115.2	291	417	417	583	583	833	635
34	204	122.4	328	468	468	655	655	937	712
36	216	129.6	366	523	523	732	732	1050	800
38	228	136.8	406	581	581	812	812	1160	887
40	240	144	448	640	640	896	896	1280	1032
42	252	151.2	492	703	703	981	981	1400	1084
44	264	158.4	538	769	769	1080	1080	1540	1197
46	276	165.6	585	837	837	1170	1170	1680	1310
48	288	172.8	635	908	908	1270	1270	1810	1438
50	300	180	686	981	981	1370	1370	1960	1546
52	312	187.2	739	1060	1060	1480	1480	2110	1661
54	324	194.4	794	1140	1140	1590	1590	2270	1791
56	336	201.6	851	1220	1220	1710	1710	2430	1926
58	348	208.8	909	1290	1290	1810	1810	2600	2086
60	360	216	969	1380	1380	1940	1940	2770	2249
62	372	223.2	1030	1470	1470	2060	2060	2940	2361
64	384	230.4	1100	1560	1560	2190	2190	3130	2516
66	396	237.6	1160	1660	1660	2310	2310	3300	2676
68	408	244.8	1230	1750	1750	2450	2450	3500	2885
70	420	252	1290	1840	1840	2580	2580	3690	3010
73	438	263	/	/	1990	2790	2790	3990	3274
76	456	274	/	/	2150	3010	3010	4300	3548
78	468	281	/	/	2260	3160	3160	4500	3737
81	486	292	/	/	2410	3380	3380	4820	4030
84	504	302	/	/	2580	3610	3610	5160	4334
87	522	313	/	/	2750	3850	3850	5500	4650
90	540	324	/	/	2920	4090	4090	5840	4976
92	552	331	/	/	3040	4260	4260	6080	5119
95	570	342	/	/	3230	4510	4510	6440	5544
97	582	349	/	/	3340	4680	4680	6690	5780
100	600	360	/	/	3530	4940	4940	7060	6143
102	612	367	/	/	3660	5120	5120	7320	6398
105	630	378	/	/	3850	5390	5390	7700	6773
107	642	385	/	/	3980	5570	5570	7960	7033
111	666	400	/	/	4250	5940	5940	8480	7569
114	684	410	/	/	4440	6230	6230	8890	7983
117	702	421	/	/	4650	6510	6510	9300	8409
120	720	432	/	/	4850	6810	6810	9720	8863
122	732	439	/	/	5000	7000	7000	9990	9143
124	744	446	/	/	5140	7200	7200	10280	9598
127	760	457	/	/	5350	7490	7490	10710	9908
130	780	468	/	/	5570	7800	7800	11140	10382
* Surface：Self Color or According to Customers' Request
* Material: (U1:CM370; U2:CM490; U3:CM690)
